電壓    等級

    電壓等級一般劃分：

        1：安全電壓（通常36V以下）；

        2：低壓（又分220V和380V）；

        3：高壓（10KV-220KV）；

        4：超高壓330KV-750KV；

        5：特高壓1000KV交流、±800KV直流以上；

    我國常用的電壓等級：220V、380V、6.3kV、10kV、35kV、110kV、220kV、330kV、500kV，1000kV。?

電極鍋爐

        電極鍋爐是利用水的高熱阻特性，直接將電能轉換為熱能并產生蒸汽的一種技術。

        加熱電壓采用中壓電，電壓≥6kV。相同的鍋爐，加熱電壓不一樣，其功率也是不一樣的。因加熱功率與電壓的平方成正比關系。所以對于大功率的電極鍋爐來說，希望其加熱電壓越高越好，否則其尺寸會非常大。大功率鍋爐一般要求其加熱電壓為13.5kV。??

電極鍋爐的保護

由于中壓電源直接來自高壓線路，因此必須配備相應的保護措施，設置一中壓柜，相應的保護信號傳輸給控制柜。??

保護主要有以下幾方面：?

    1）過流保護?

    2）缺相保護?

    3）短路保護?

    4）三相不平衡保護等等。?

加熱原理

電極鍋爐一般采用電廠的除鹽水，除鹽水的導電率（25℃）一般為<0.3μs/cm，該水屬于不導電。因此鍋爐內必須加入一定的電解質，使?fàn)t水具有一定的電阻，才能使其導電。當然爐水的導電率不是越高越好，否則容易造成擊穿等事故。??

電極式鍋爐就是利用含電解質水的導電特性，通電后被加熱產生熱水或蒸汽。?

由于是利用水的電阻性直接進行加熱，電能100%轉化成熱量，基本沒有熱損失。???

電極鍋爐類型

        根據水流與電極的接觸方式不同，電極鍋爐主要有以下兩種結構形式：??

            1、浸沒式電極鍋爐：是指連接高壓電源的電極直接浸沒在鍋爐的爐水中進行加熱。爐水與鍋爐外壁采用絕緣隔離的方式，避免鍋爐金屬筒體帶電。?

            2、噴射式電極鍋爐：是指爐水直接噴射到電極上進行加熱，而不是直接浸沒在爐水中。因此電極與鍋爐金屬筒體是“相對隔離”的，金屬筒體不需要絕緣。

            噴射式鍋爐在1983年瑞士核電站啟動鍋爐檢修中發生的氫氣爆燃事故，該類鍋爐此后被歐洲禁止使用。?

浸沒式與噴射式電極鍋爐比較

        兩種結構形式的分析：??

            1、兩種結構實現的方式有較大區別，因此造成兩者的循環水量有較大差異。浸沒式結構鍋爐的循環水量主要是補充“蒸發損失”的水量，因此水量較少。而噴射式是靠噴射的水量來維持其加熱功率的，因此其噴射水量非常大，大功率的水量甚至達到1000m3/h以上。??

            2、由于電極與爐水的接觸面積不同，其電阻差別較大，因此對爐水的導電率要求也不相同。噴射式電極鍋爐的導電率一般要求在1700μs/cm左右；而浸沒式電極鍋爐一般只需要100μs/cm左右。??

            3、絕緣要求不同。因浸沒式的電極與爐水直接接觸，因此要求與電極接觸的爐水部分與鍋爐金屬筒體絕緣隔離。而噴射式?jīng)]有這方面的要求。??

            4、電源要求不同。浸沒式結構三相電極基本處于對稱狀態，因此對進線電源沒有特殊要求。而噴射式結構為三相不對稱運行加熱，因此要求進線為三相四線中心點接地。??

            5、蒸汽品質區別。蒸汽一般不溶解鹽，只有攜帶的水中含有鹽。在相同的蒸汽濕度下，噴射式鍋爐蒸汽中的含鹽量要高于浸沒式。??

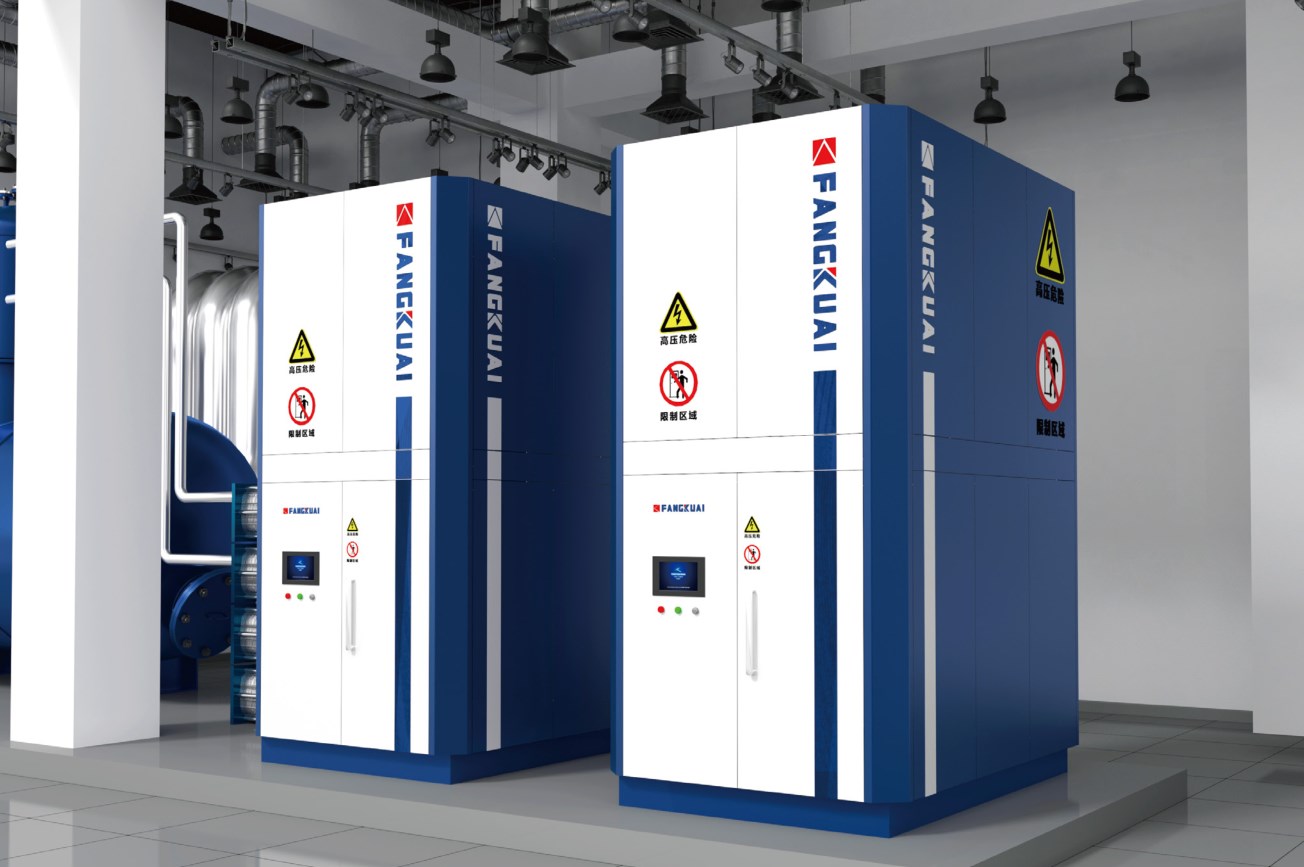

高壓浸沒式電極鍋爐

?

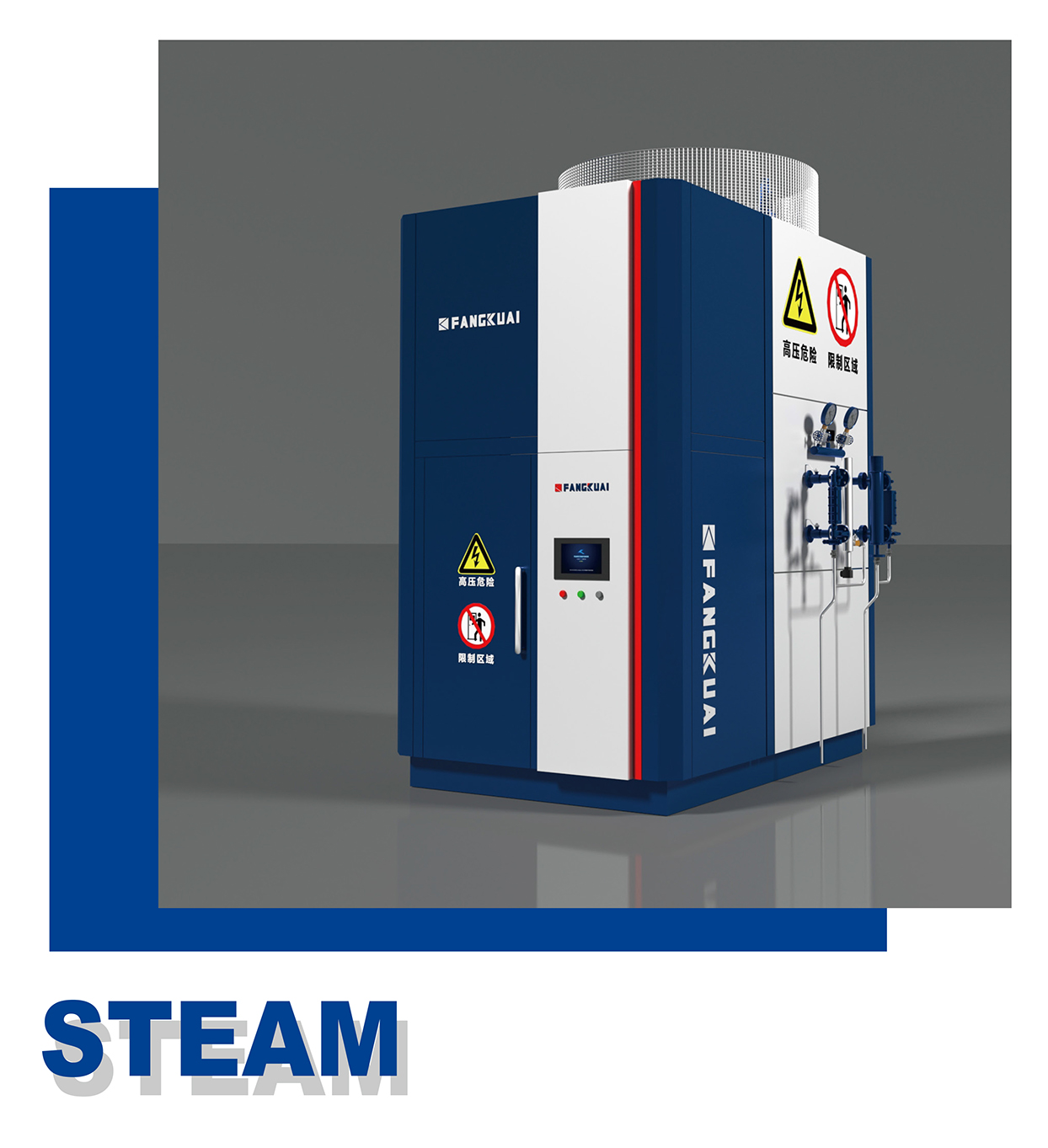

高壓浸沒式蒸汽電極鍋爐

?

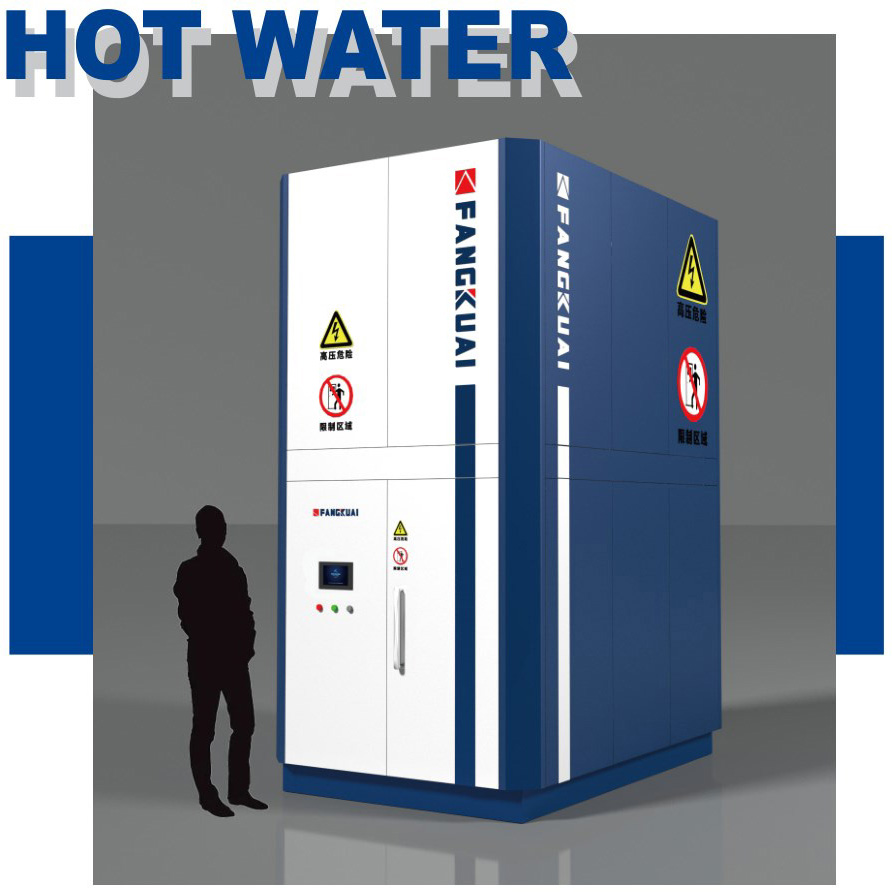

高壓浸沒式熱水電極鍋爐

高效

電極鍋爐具有很高的電能轉換效率,鍋爐的熱效率高達98%以上,比較燃?xì)?、燃煤等鍋爐具有明顯的優勢。

環保

中高壓電直接接入鍋爐內部利用三相電極與水接觸直接做功,無明火燃燒、零排放,鍋爐運行無噪音、無污染、無燃料殘?jiān)?、飛灰及大量燃料堆放等問題,是對環境影響小的鍋爐形式。

節能

在節能領域,電極鍋爐和蓄熱技術結合,在低谷電價時段把蓄能裝置內的介質加溫,在高電價時段使用。這不但可以大量節省運行費用,也能夠起到平衡電網負荷的作用。

結構先進

電極鍋爐從上世紀20年代問世以來對產品進行了精心設計和持續改進。產品系列經過五次更新?lián)Q代,體積極小功率大溫升速度快,是目前世界上公認的歷史悠久,設簡約、先進、合理的高可靠性電極鍋爐。

安全可靠

鍋爐設計壽命60年,擁有80多年的安全運行經驗及數以千計的各類用戶包括世界各地?cái)?shù)十個核電用戶)。電極鍋爐爐體采用高標準設計和制造工藝。因?yàn)殡姌O式鍋爐加熱時沒有明火、高溫度一般不超過300℃,對爐體沒有熱疲勞性損傷,因此鍋爐普遍使用壽命大于40年;沒有火災危險,是因?yàn)殡姌O式鍋爐沒有明火、煙、燃料管道或者儲油罐;鍋爐也不會發生干燒現象,是因?yàn)橐坏╁仩t斷水電極間的通路被切斷電功率為零,鍋爐自動停止運行。內外筒體完全絕緣，中心不接地防漏電運行安全?？山尤肴魏螛?biāo)準的高壓電網。當故障發生時，這樣的設計可以限制電流按規定值通過接地裝置。輸入電壓可以在+110%范圍內變化?？梢愿鶕?jù)需要，生產制造高電壓25KV，高壓力為50bar的鍋爐。如果電壓高于14KV的標準。鍋爐的體積也會相應增大。

投資經濟

電極式鍋爐突破了低壓(380V)供電技術的瓶頸,直接將高壓電源(6K∨,10KV,20KV等)接入鍋爐內部做功,節省了用戶在使用常規電阻式鍋爐必須要投入在變壓器,高低壓柜、低壓電纜、電力施工等配電項目上的大量資金。

快速調功

電極式鍋爐的功率調節范圍是0%-100%,在1%-100%范圍內可做到無級調節,可根據用戶需求滿足波動負荷要求。在滿工況運轉情況下,鍋爐能夠在1分鐘內達到額定功率。對于特殊工況應用(如孤網調峰項目),可對鍋爐功率進行亳秒級極速調節(0-100%)。

系統應用

替代煤鍋爐對城市建筑供暖供熱水

夜間利用低估電蓄熱、蓄能、24小時根據負荷變化自動供熱

利用棄風電、棄光電轉化為熱能供暖供熱水，平衡風電、光電負荷

利用豐富的水利發電資源給居民供暖供熱水

加熱負荷調節

基于電極鍋爐加熱方式的特殊性，其加熱功率的調節主要是通過調節與電極接觸水量大小來實現的，即通過改變電極間的電阻。由于水量的調節范圍是0~100%，因此電極鍋爐的調節范圍也是0~100%，調節范圍非常寬，可根據用戶的實際需要實現無級調節。

自控系統自動跟蹤出水溫度，通過變頻調節，根據用戶設點要求，實現穩定的出水溫度，滿足蓄熱系統或熱水用戶的需求。

出水溫度調節

通過調節換熱循環管路側的水泵頻率，變頻控制循環水量，來確保鍋爐的出水溫度。
